Буровики здали об'єкт, видали паспорт із цифрами, і тепер ваше завдання - зробити так, щоб із кранів стабільно йшла вода, а замовник не дзвонив зі скаргами на стрибки тиску. Підібрати насос для свердловини буває складніше, ніж пробурити саму шахту, бо на цьому етапі сходяться гідравліка, електрика та дефіцит місця в трубі. Помилка в розрахунках означає або порвані фітинги від надмірного тиску, або перегрітий двигун через роботу насухо. Розберемо п'ять технічних параметрів, які визначають надійність автономної системи водопостачання та спокій майстра після здачі об'єкта.
Дебіт свердловини - скільки води можна викачати без ризику
Продуктивність агрегату не повинна перевищувати дебіт: інакше система почне хапати повітря. Залишайте запас 15-20% від максимуму джерела - при дебіті 3 м³/год робоча точка насоса 2,4-2,5 м³/год при номінальному напорі. Двигун при цьому працює в зоні максимального ККД і видає ресурс 8-12 років.
Агрегат монтують на 2-3 м нижче динамічного рівня, але не ближче ніж 1,5 м до верхньої межі фільтра. Динамічний рівень - позначка, де зупиниться вода під час безперервного відкачування; статичний - дзеркало у стані спокою. Якщо опустити агрегат прямо в зону фільтрації, потік потягне дрібний пісок і робочі колеса вийдуть з ладу через абразивний знос.
Розрахунок напору з урахуванням висоти та горизонтальних ділянок
Недостатній напір залишить другий поверх без води, а надлишковий - створить зайве навантаження на труби. Точний розрахунок враховує глибину занурення, довжину горизонтальних трас та необхідний тиск у найвищій точці розбору. За нормативами ДБН В.2.5-64:2012 робочий тиск у санітарних приладах має бути в межах 2-3 бар, що еквівалентно 20-30 м водяного стовпа.
Правила перерахунку траси при проектуванні:
-
Вертикальні ділянки: 1 м підйому від динамічного рівня дорівнює 1 м втрат напору.
-
Горизонтальні магістралі: 10 м труби ПНД Ø32 мм - приблизно 1 м втрат напору через тертя об стінки.
-
Опір арматури: +10% до загальної суми втрат у вузлах, кутниках та фільтрах грубого очищення.
Якщо агрегат висить на глибині 45 м, до будинку йде 30 м по траншеї, а автоматика налаштована на 3 бари, потрібен насос із номінальним напором (45 + 30 + 3) × 1,1 = 85,8 м. Саме номінальним, а не максимальним.

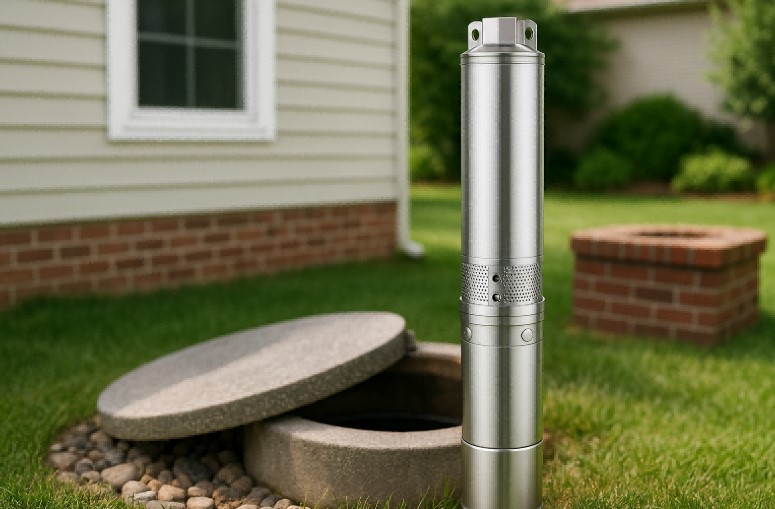

Тип насоса та відповідність діаметру обсадної труби
Габарити обладнання диктує обсадна труба. Між стінкою статора та пластиком має залишатися зазор для протоку охолоджуючої води - мінімум 5-10 мм з кожного боку. Для труби Ø125 мм (внутрішній діаметр 110 мм) підходять 4-дюймові моделі, для "сотки" - 3-дюймові, щоб уникнути заклинювання під час монтажу.
За конструкцією робочої частини занурювальний насос ділиться на два типи, вибір яких залежить від хімічного складу води:
|
Тип конструкції |
Робоче середовище |
Особливості експлуатації та сервісу |
|
Відцентровий |
Чиста вода, до 150 г/м³ піску |
Високий ККД; "плаваючі" робочі колеса в преміальних лінійках - ресурс 8-12 років |
|
Шнековий |
Вода з домішками, глина, дрібний пісок |
Чутливий до сухого тертя; потребує своєчасної заміни гумової обойми при інтенсивній роботі |
У каталозі ToolMax занурювальні насоси для свердловини представлені моделями Aquatica, LEO та Dongyin - для джерел з різним дебітом і якістю води.
Захист від сухого ходу та стрибків напруги
Мережі в приватних масивах рідко видають стабільні 220 В. Двигуни витримують відхилення до ±10%, але при падінні напруги до 170 В обмотка статора починає грітися, а ресурс обмотки скорочується вдвічі. Монтаж реле напруги у ввідному щитку - обов'язкова умова збереження ресурсу.
Захист від ситуації, коли зникає вода, реалізується трьома шляхами:
-
Електроди рівня: опускаються безпосередньо в шахту на різних позначках - точний метод контролю наявності води.
-
Реле протоку з пресконтролем: монтується на поверхні, вимикає живлення при зупинці потоку через патрубок.
-
Електронний захист: частотний перетворювач або вбудована плата в двигуні, що реагує на різку зміну сили струму.
Роль гідроакумулятора та автоматики у підтримці стабільного тиску
Гідроакумулятор поглинає гідравлічні удари та скорочує кількість пусків до 20-30 разів на годину, запобігаючи зносу пускового конденсатора. Для стандартного будинку достатньо бака 50-100 л.
Механічне реле тиску задає діапазон роботи: увімкнення - 1,5 бар, вимкнення - 3,0 бар. Тиск повітря в порожньому баку має бути на 10% нижчим за поріг увімкнення (1,3-1,4 бар): якщо проігнорувати - мембрана розтягнеться за кілька місяців. Манометр монтують на латунний п'ятививідний штуцер. На виході з насоса встановлюється зворотний клапан із металевим сідлом - він не дає стовпу води зливатися назад у шахту. Реле тиску та гідробаки для систем водопостачання зі свердловини входять до асортименту ToolMax.

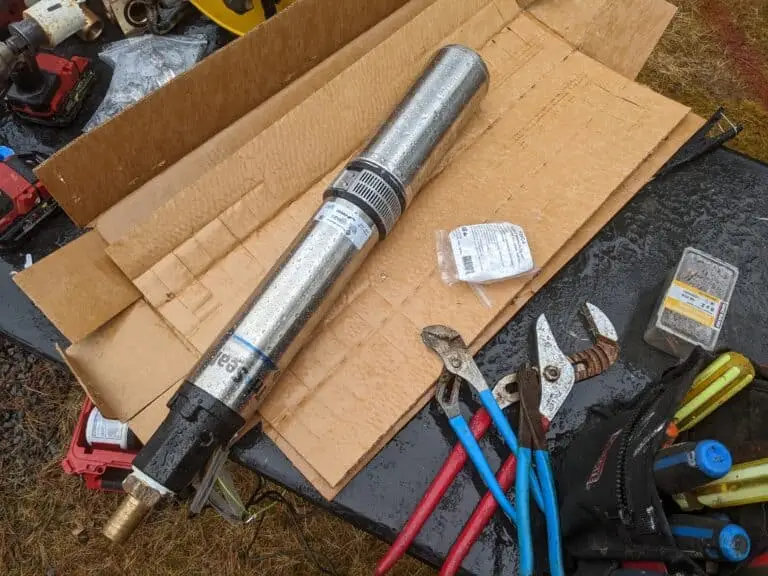

Помилки при монтажі, яких варто уникати
Замовники іноді намагаються здешевити кошторис, вішаючи обладнання на дешевий оцинкований трос замість нержавіючої сталі марки AISI 304. Оцинковка піддається корозії у вологому середовищі, а дешеві затискачі розгинаються під вагою ПНД труби, заповненої водою. ToolMax постачає занурювальні насоси Aquatica, LEO та Dongyin із підтвердженими паспортними характеристиками - консультант підбере модель під конкретну скважину. Перед опусканням перевіряйте герметичність термоусадочної муфти на кабелі - пробій ізоляції означає демонтаж за власний рахунок.
